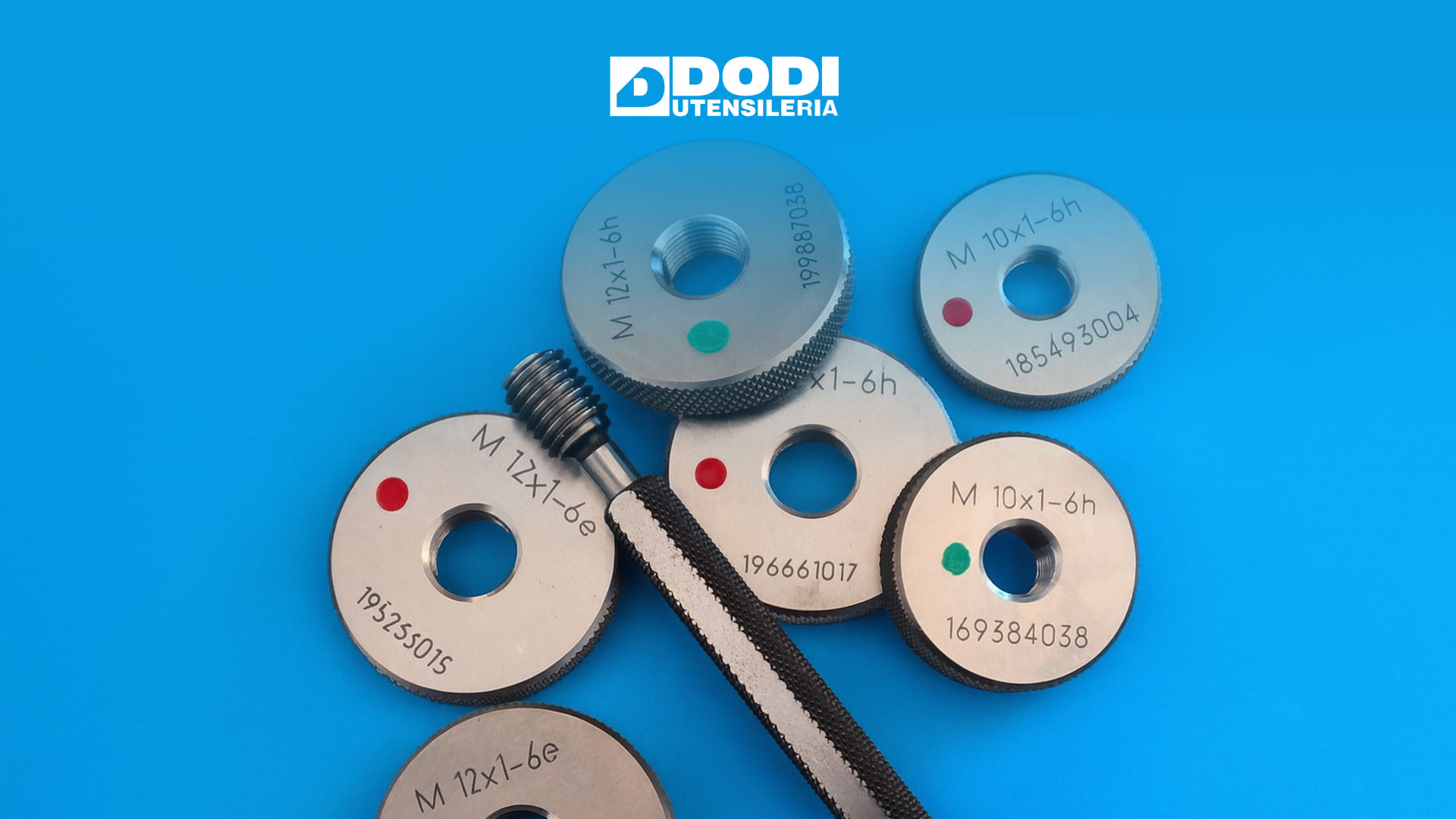

Differenza tra calibri a tampone e ad anelli lisci e filettati. E dove trovarli tutti.

Nel controllo qualità dei fori, soprattutto quando si lavora in ambienti produttivi dove conta la ripetibilità e la conformità al disegno, uno degli strumenti più utilizzati è il calibro “Passa – Non passa” o calibro GO/NO GO. Nel linguaggio di officina questi strumenti assumono due forme principali: calibro a tampone e calibro ad anello. Spesso vengono trattati come strumenti simili, ma in realtà sono progettati per verificare proprietà completamente diverse e in modalità differenti.

Calibri a tampone “Passa – Non passa” o “GO - NO GO”

Il calibro a tampone è a forma di cilindro e si utilizza per controllare la misura interna di un foro. Si impiega quando il foro deve rientrare in una tolleranza definita dal disegno.

Una caratteristica tipica del calibro a tampone è la presenza dei due estremi:

• lato “Passa”: deve entrare nel foro,
• lato “Non passa”: non deve entrare.

Se il “Passa” entra e il “Non passa” non entra, il foro è conforme.

Tipologie di calibro a tampone per controllo foro

Il calibro “Passa – Non passa” può essere:

• calibro a tampone filettato quando il foro è maschiato e serve verificare il passo e il profilo della filettatura,

• calibro a tampone cilindrico quando il foro è liscio.

Calibro a tampone per verifica filettatura: perché è indispensabile

I calibri tamponi filettati sono fondamentali quando il foro deve ospitare una vite o un tirante e non basta conoscere il diametro: bisogna verificare anche la corretta esecuzione della filettatura, senza deformazioni o errori di passo.
Il lato ‘Passa’ verifica la corretta esecuzione del profilo e del passo, mentre il lato ‘Non passa’ controlla che la filettatura non sia troppo profonda o fuori tolleranza.

Calibri ad anello di controllo

I calibri ad anello GO – NO GO svolgono lo stesso principio di controllo, ma su diametri esterni.
Sono calibri circolari che verificano se un perno, un albero o un componente tornito rientra nelle quote di accoppiamento previste.

Anche in questo caso, esistono due estremi:

• lato GO, che deve poter scorrere sul pezzo,
• lato NO-GO, che non deve entrare.

Si usano spesso nei controlli rapidi di produzione, dove serve una verifica immediata senza misurazioni strumentali.

Tipologie di calibri ad anello per il controllo

Gli anelli di controllo possono essere:

• filettati, quando l’esterno del pezzo è filettato e deve accoppiarsi con un altro componente;

• lisci, quando si controlla un diametro esterno cilindrico.

In sintesi: quando si usano calibri lisci e quando filettati

• Tampone liscio controlla un foro cilindrico
• Tampone filettato controlla un foro maschiato
• Anello liscio controlla un diametro esterno cilindrico
• Anello filettato controlla una filettatura esterna

Perché non basta un calibro tradizionale per controllo foro e filettatura

In molti reparti il primo controllo viene fatto con un calibro o un micrometro, ma queste misure non sempre garantiscono la certezza dell’accoppiamento.

Il calibro “Passa – Non Passa” è un controllo funzionale: non dice solo quanto misura il pezzo, ma conferma se può entrare o accoppiarsi correttamente con la sua sede.

Quando dotarsi di calibri a tampone o anelli di controllo

• Produzione in serie o con grandi quantità

• Quando devi controllare molti pezzi in poco tempo.
  Con i calibri e tamponi “Passa / Non Passa” si esegue un controllo immediato, evitando la misurazione in sala metrologica.

• Si usano quando una quota, essenziale per l’accoppiamento finale, ha tolleranze strette e non può essere misurata facilmente con strumenti tradizionali.

• Sono fondamentali per tutte le fasi di controllo qualità in ingresso dei componenti, per un controllo immediato da parte dell'operatore a bordo macchina e in fine in fase di collaudo prima della spedizione.
